方艙式電源系統

您的當前位置: 首 頁 >> 光伏解決方案 >> 方艙式電源系統

風光油互補集裝箱式儲能電源系統也叫方艙式電源系統,主要應用于應急突發狀況的電力供應,高原海島野外無人區或無電力供應的環境的用電設備提供電能,可同時支持各種直流和220V交流電,集裝箱或方艙外接太陽能電池板、風力發電機、柴油發電機、內置控制系統和儲能電池組給用電設備供電??蛇x配遠程通訊監控模塊。


方艙式電源系統

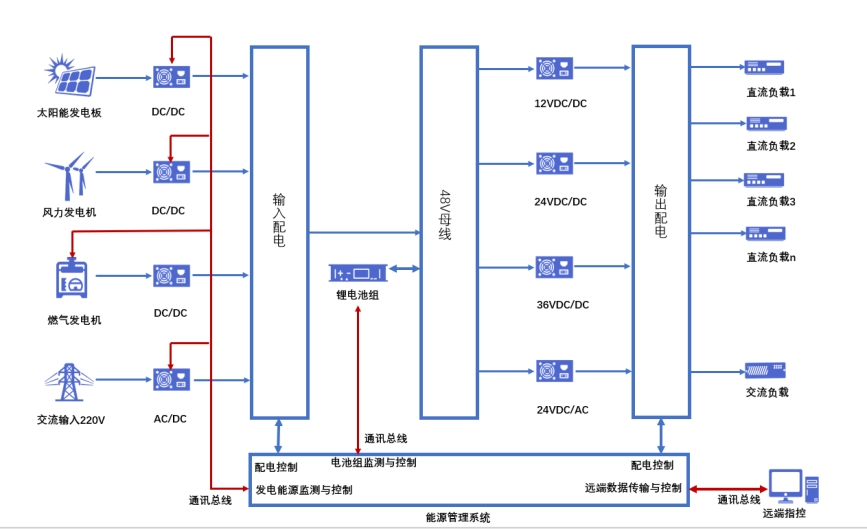

圖1 方艙電源系統構成示意圖

圖1 方艙電源系統構成示意圖

1.1性能要求

1.2.1功能描述

標準配置下,電源系統可同時外接220V交流市電、2塊太陽能電池板、1臺風力發電機,并內置4組儲能電池,系統經電壓變換后,為后端用電設備提供穩定電源。

4組儲能電池互為備份,任意組在回路均可供電。

系統預留儲能電池和太陽能電池板拓展接口,最大可拓展至6組儲能電池和4路太陽能電池板輸入。

電源系統可監控自身運行參數,具備全面的安全保護功能,可實現開關和遠程重啟等控制功能。

1.2.2系統主要性能指標

1)交流控制器

?輸入電壓范圍AC176V~264.4V;

?額定輸出電壓DC54.6V±0.2V;

?最大輸出電流60A;

?具備防反接、過熱保護、限流保護、短路保護功能。

2)太陽能控制器

標準配置下可同時外接6路標準太陽能電池組件,最大可拓展至10路;

單路最大輸入功率380W;

單路最大輸入電壓60V;

單路最大輸入電流10A;

額定輸出電壓DC 54.6V±0.2V;

最大輸出電流不超過60A。

2)風機控制器

最大輸入功率2000W;

最大輸入電壓60V;

最大輸入電流40A;

額定輸出電壓DC 54.6V±0.2V;

最大輸出電流不超過40A。

3)儲能電池組

可同時接入0-4組儲能電池,各組互為備份,任意組在回路均可供電;

最大可拓展至6組儲能電池;

單組電池標稱電壓48V;

單組電池常溫狀態下標稱容量不低于150Ah;

單組電池總重不超過30kg(含外殼、BMS)。

4)電源管理系統

可與上位機應答式通訊;

可監測以下運行參數:

4組電池的電壓、電流、溫度、剩余容量(估算值);

3路DC/DC輸出的電壓、電流、溫度;

可實現以下控制功能:

交流控制器輸出、太陽能控制器、風機控制器輸出和4組電池并聯輸出;

市電中斷后,當風機、太陽能、電池組供電能力不足時,啟動柴油發電機供電;

4組儲能電池的充放電控制。

可接收上位機指令,執行以下遠程控制動作:

電源重啟

接收到上位機重啟指令后,關斷DC/DC模塊輸出,等待5s后再次啟動,同時等待接收上位機確認信號。如果設定時間內未接到開啟成功的確認信號,自動執行再次重啟,如重啟3次仍不成功則關閉輸出。

電源關閉

電源開機狀態下,接收到上位機關機指令后,關閉DC/DC輸出,停止對設備供電,保持通訊待命。

設置機械開關,可人工操作關閉和啟動電源系統,安全斷開交流電、風力發電機、太陽能電池和儲能電池對系統的供電,有效保障檢修人員安全。

5)DC/DC模塊

輸入電壓范圍DC 36V ~ 72V,額定電壓48V

具備3路使能控制接口,可通過電源管理系統控制輸出開關

具備3路同時輸出:

12V,

24V,

36V,

具備輸出過流保護、短路保護、過溫保護功能

6)DC/AC模塊

可選配1路交流輸出

額定輸入電壓DC48V

額定輸出電壓AV24C

最大輸出功率

具備輸出過流保護、短路保護、過溫保護功能

7) 安全開關

設置機械式安全開關,可在安裝或調試過程中斷開交流電輸入、太陽能輸出及電池放電電源,保障人員安全。

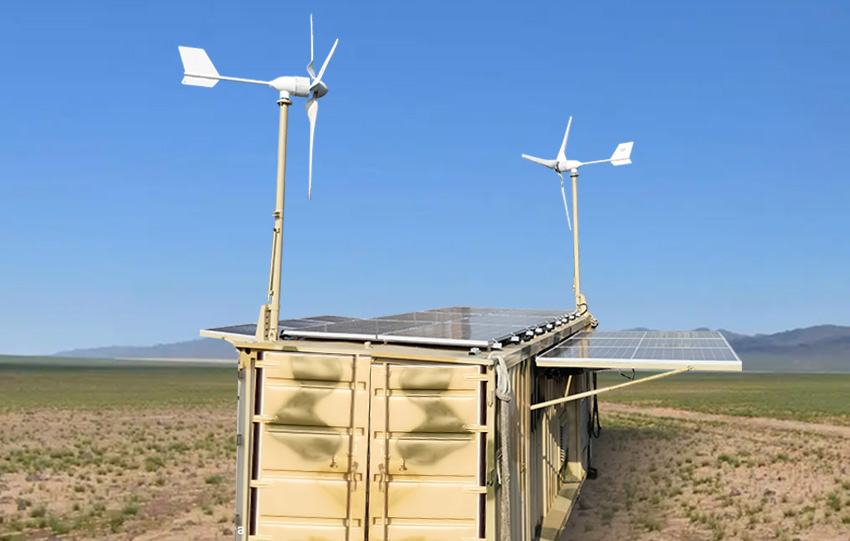

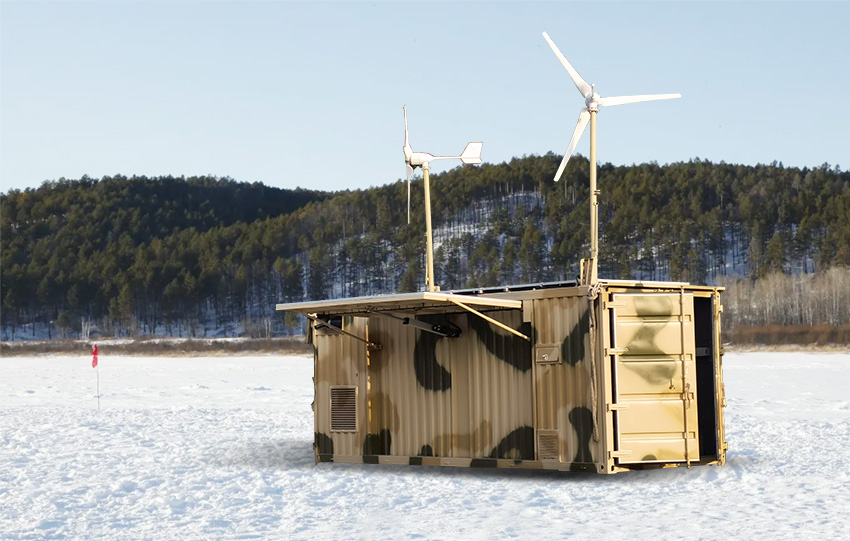

風光油互補集裝箱式儲能電源系統
