風光互補供電系統利用風能和太陽能資源的互補性，實現全天候發電，有效解決了太陽能供電不能滿足輸電線路視頻監控全天候和連續陰雨天連續穩定運行的要求風光互補供電系統的結構和工作原理。通過對輸電線路全天候視頻監控系統的實際用電需求進行分析，設計了電池、風電機、太陽能光伏陣列的配置方案和安裝方案。

風光互補供電系統在輸電線路視頻監控中都有哪些應用呢？

隨著經濟的快速發展，交通、管道、工廠、住宅等基礎設施的建設不斷加快。起重機、高臂泵車等高大機械的非法施工經常發生在輸電線路保護區，對輸電線路的安全運行構成極大威脅。通過在危險點安裝視頻監控裝置，可以實時控制危險點的動態情況，減少檢查人員的現場監控工作量，有效防止輸電線路的外部損壞。

由于危險點的可變性、不可控性和線路的重要性，需要全天候視頻監控系統24小時穩定運行，以便后臺監控中心掌握危險點的動態情況。然而，根據多年的運行情況，電源短缺一直是設備穩定運行的瓶頸。

目前，輸電線路視頻監控設備的供電方式主要是太陽能供電。供電裝置由太陽能電池板和電池組成，安裝方便，投資少，環保。但由于部分地區光線不足，純太陽能供電無法保證視頻設備的24小時監控和運行，影響設備的正常運行。

220V也采用低壓線供電方式。一個220V低壓線路連接到塔附近的配電變壓器，并直接延伸到塔的頂部，以連接視頻設備以供電。供電穩定性滿足設備連續穩定運行的要求，但由于雷暴天氣，施工成本高，供電中斷。

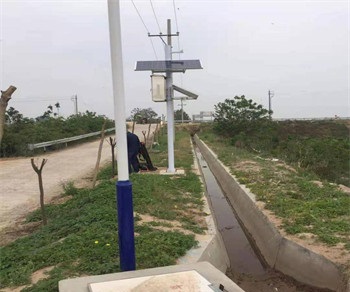

為了解決上述問題，設計了風光互補供電系統作為全天候視頻監控設備和輸電線路通信設備的電源，充分利用了太陽能和風能在時間和地區的互補性。風能在沒有陽光的夜晚和雨天發電，太陽能在陽光明媚的日子發電。當有風和太陽時，兩者同時發揮作用，實現全天候發電功能，確保視頻監控系統在連續陰雨天全天候連續運行。
