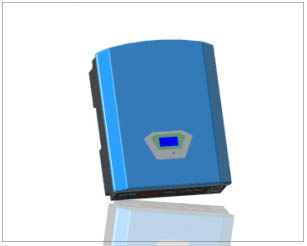

風光互補控制器產品特點
?可用于無儲能并網系統，選擇充電功能可用于離網系統或有儲能并網系統；
?可選多種功能：光伏控制功能、風速檢測功能、轉速控制功能、溫度補償功能、
直流負載控制功能等
?可選RS232/RS485/RJ45/GPRS/Zigbee/藍牙多種連接方式進行監控，
其中具備GPRS/WIFI/藍牙/RJ45的控制器還可實現APP監控
?近20年技術積累，負責起草中小型風力發電機組用控制器國家標準
獨立風能發電電站；獨立戶用風能發電系統；移動通信基站、高速公路等無人區域的電力供應等；沿海海島、偏遠山區、邊防哨所等；電力供應不足或電力短缺的地區科研項目、政府示范工程、景觀照明工程等；
技術參數 | |||||
型號 | YWS20-48 | YWS20-120 | YWS50-120 | YWS50-240 | YWS100-240 |
風機輸入 | |||||
額定輸入功率 | 2kW | 2kW | 5kW | 5kW | 10kW |
額定輸入電壓 | 56Vdc | 140Vdc | 140Vdc | 280Vdc | 280Vdc |
輸入電壓范圍 | 0~64Vdc | 0~160Vdc | 0~160Vdc | 0~320Vdc | 0~320Vdc |
額定輸入電流 | 42Adc | 17Adc | 42Adc | 21Adc | 42Adc |
手動制動 | 長按按鍵5s后完全卸荷，需手動恢復 | ||||
空氣開關閉合時，三相交流短路 | |||||
過電流制動 | 50A（（出廠值，0~50A可設定）過電流時控制器開始PWM卸荷，5s后完全卸荷 | 20A（（出廠值，0~20A可設定）過電流時控制器開始PWM卸荷，5s后完全卸荷 | 50A（出廠值，0~50A可設定）過電流時控制器開始PWM卸荷，5s后完全卸荷 | 25A（出廠值，0~25A可設定）過電流時控制器開始PWM卸荷，5s后完全卸荷 | 50A（出廠值，0~50A可設定）過電流時控制器開始PWM卸荷，5s后完全卸荷 |
過電壓制動 | 同“輸出過壓”控制 | 同“輸出過壓”控制 | 同“輸出過壓”控制 | 同“輸出過壓”控制 | 同“輸出過壓”控制 |
過風速制動（可選） | 14m/s（0-30m/s可設定），達到系統設定風速時完全卸荷，10min后自動恢復 | ||||
過轉速制動（可選） | 500轉/分（出廠值，0~1000轉/分可設定）達到系統設定轉速時完全卸荷，10min后自動恢復 | ||||
光伏輸入（可選） | |||||
額定輸入功率 | 600W | 600W | 1.5kW | 1.5kW | 3kW |
最大光伏開路電壓 | 96Vdc | 240Vdc | 240Vdc | 480Vdc | 480Vdc |
額定輸入電流 | 13Adc | 5Adc | 13Adc | 7Adc | 13Adc |
反接保護 | 有 | 有 | 有 | 有 | 有 |
充電參數（可選） | |||||
額定蓄電池電壓 | 48Vdc | 120Vdc | 120Vdc | 240Vdc | 240Vdc |
溫度補償功能（可選） | -3mV/℃/2V | ||||
輸出參數 | |||||
額定輸出電壓 | 48Vdc | 120Vdc | 120Vdc | 240Vdc | 240Vdc |
輸出過壓下限 | 56Vdc（出廠值，44Vdc~64Vdc可設） | 140Vdc（出廠值，110Vdc~160Vdc可設） | 140Vdc（出廠值，110Vdc~160Vdc可設） | 280Vdc（出廠值，220Vdc~320Vdc可設） | 280Vdc（出廠值，220Vdc~320Vdc可設） |
輸出過壓上限 | 60Vdc（出廠值，設定下限電壓加4V） | 150Vdc（出廠值，設定下限電壓加10V） | 150Vdc（出廠值，設定下限電壓加10V） | 300Vdc（出廠值，設定下限電壓加20V） | 300Vdc（出廠值，設定下限電壓加20V） |
最大輸出電流 | 42Adc | 21Adc | 42Adc | 21Adc | 42Adc |
通用參數 | |||||
整流方式 | 不控整流 | ||||
顯示方式 | LCD | ||||
顯示內容 | 直流輸出電壓、風機電壓、風機電流、風機功率；有充電控制時還顯示：蓄 | ||||
電池電壓；有光伏輸入時還顯示：光伏電壓、光伏電流、光伏功率等 | |||||
監控模式（可選） | RS232/RS485/RJ45/GPRS/藍牙/Zigbee | ||||
監控內容 | 實時顯示：直流輸出電壓、風機電壓、風機電流、風機功率；有充電控制時還顯示：蓄電池電壓；有光伏輸入時還顯示：光伏電壓、光伏電流、光伏功率等 | ||||
參數設置：輸出過壓點、風機過電流點、風機手動制動等 | |||||
防雷保護 | 有 | ||||
轉換效率 | ≥95% | ||||
靜態損耗 | ＜2W | ＜3W | ＜5W | ＜7W | ＜7W |
環境溫度 | -20℃～+40℃ | ||||
濕度 | 5%~95%，無凝露 | ||||
噪音 | ≤65dB | ||||
冷卻方式 | 自冷 | ||||
安裝方式 | 壁掛式 | ||||
外殼防護等級 | IP42 | ||||
尺寸(寬×高×深) | 300×375×145mm | ||||
產品凈重 | 10kg | ||||
